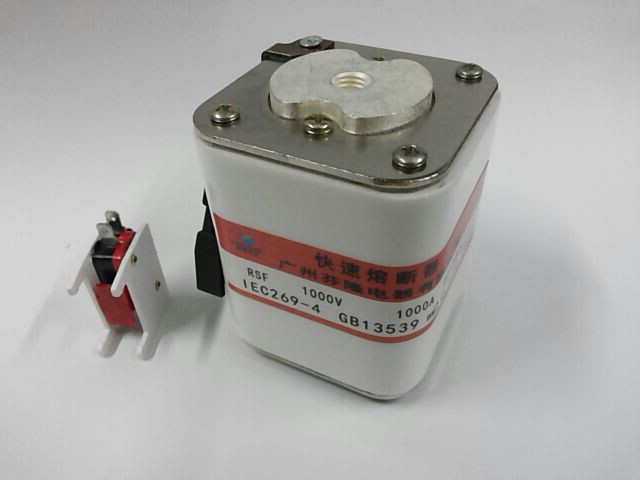

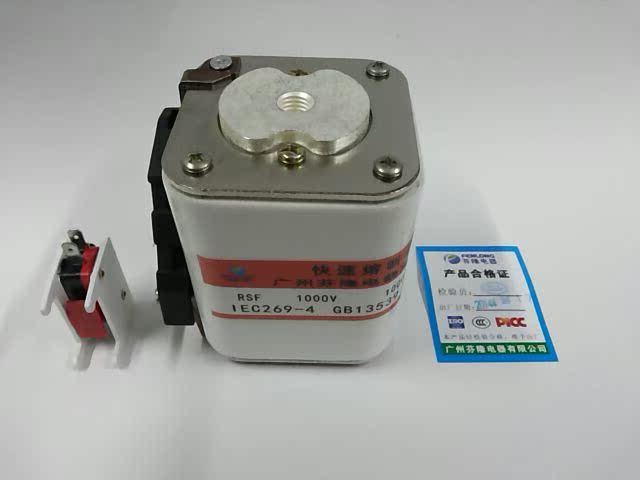

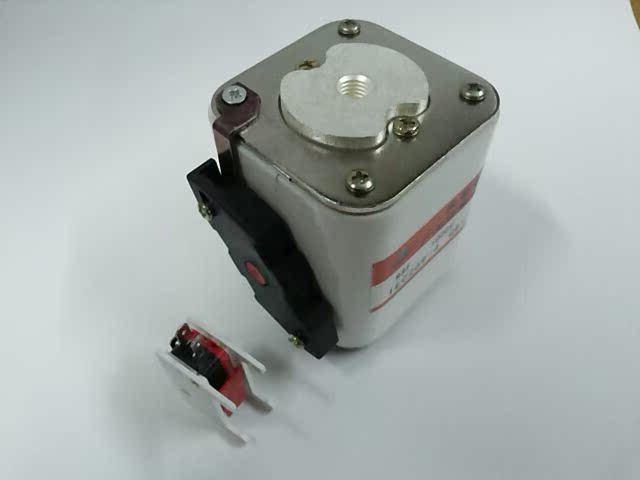

芬隆牌RSF平板快速熔断器

价格：

￥0.00

13352857436 在线询价

产品详情

平板型KSP系列熔断器 >> 450V/500V/690V aR

　　额定电压等级为：450V，500V和690V AC，额定电流40A-4500A。
　　本系列产品采用95瓷管，99.999%的纯银熔体，独特的石英砂固化工艺，接触面镀银处理，并配有辅助触点（一常开一常闭或者两常开两常闭）。安装方式有单孔和双孔连接。
　　可用于保护二极管、晶闸管、可控硅整流器、GTO、IGBT、变频器、软起动器等半导体器件和设备。
　　主要应用于直流电机传动、中频电源、电化学、不间断电源、整流桥内部的短路保护。

技术参数（单孔连接）

Size 代号	Catalog Number Kaiert公司订货号	Current rating 额定电流（A）	I²t(A²S)
Size 代号	Catalog Number Kaiert公司订货号	Current rating 额定电流（A）	Pre-arc（弧前）	Clearing（熔断）
1	KSP1-50A/690V AC	50	410	2875
	KSP1-63A/690V AC	63	520	3620
	KSP1-80A/690V AC	80	660	4600
	KSP1-100A/690V AC	100	825	5750
	KSP1-125A/690V AC	125	1030	7180
	KSP1-160A/690V AC	160	1320	9200
	KSP1-200A/690V AC	200	1650	11500
	KSP1-250A/690V AC	250	3100	21000
	KSP1-315A/690V AC	315	6200	42000
	KSP1-350A/690V AC	350	8500	59000
	KSP1-400A/690V AC	400	13500	91500
2	KSP2-400A/690V AC	400	11000	74000
	KSP2-450A/690V AC	450	15500	105000
	KSP2-500A/690V AC	500	21500	145000
	KSP2-550A/690V AC	550	28000	190000
	KSP2-630A/690V AC	630	41000	275000
	KSP2-700A/690V AC	700	60500	405000
	KSP2-800A/690V AC	800	86000	575000
3	KSP3-800A/690V AC	800	69500	165000
	KSP3-900A/690V AC	900	100000	670000
	KSP3-1000A/690V AC	1000	140000	945000
	KSP3-1100A/690V AC	1100	190000	1300000
	KSP3-1250A/690V AC	1250	290000	1950000
	KSP3-1400A/690V AC	1400	370000	2450000
	KSP3-1500A/690V AC	1500	460000	3100000
4	KSP4-1500A/690V AC	1500	370000	2480000
	KSP4-1600A/690V AC	1600	488500	3690000
	KSP4-1800A/690V AC	1800	650000	4365000
	KSP4-2000A/690V AC	2000	810000	5332500
	KSP4-2200A/690V AC	2200	1512000	10530000
5	KSP5-2000A/690V AC	2000	540000	3555000
	KSP5-2200A/690V AC	2200	1080000	7020000
	KSP5-2300A/690V AC	2300	1140000	7410000
	KSP5-2500A/690V AC	2500	1200000	8780000
	KSP5-2800A/690V AC	2800	1990000	13270000
6	KSP6-2800A/690V AC	2800	1800000	12150000
	KSP6-3000A/690V AC	3000	1960000	13230000
	KSP6-3200A/690V AC	3200	2100000	14175000
	KSP6-3600A/690V AC	3600	3185000	21560000
	KSP6-4000A/690V AC	4000	4465000	21850000

尺寸代码	Dimension 尺寸
尺寸代码	A	B	M
1-0	51	51	M8
2-0	60	56	M10
3-0	75	54	M12
3-1	75	58	M12
4-0	85	58	M12
5-0	105	60	M16
6-0	118	60	M16

技术参数（双孔连接）

Size 代号	Catalog Number Kaiert公司订货号	Current rating 额定电流（A）	I2t(A2S)
Size 代号	Catalog Number Kaiert公司订货号	Current rating 额定电流（A）	Pre-arc（弧前）	Clearing（熔断）
3	KSP32-1100A/690V AC	1100	190000	1300000
	KSP32-1250A/690V AC	1250	290000	1950000
	KSP32-1400A/690V AC	1400	370000	2450000
	KSP32-1500A/690V AC	1500	460000	3100000
4	KSP42-1500A/690V AC	1500	370000	3100000
	KSP42-1600A/690V AC	1600	488500	3690000
	KSP42-1800A/690V AC	1800	650000	4365000
	KSP42-2000A/690V AC	2000	810000	5332500
5	KSP52-2000A/690V AC	2000	540000	3555000
	KSP52-2200A/690V AC	2200	1080000	7020000
	KSP52-2300A/690V AC	2300	1140000	8410000
	KSP52-2500A/690V AC	2500	1200000	9180000
6	KSP62-2500A/690V AC	2500	1150000	7560000
	KSP62-2800A/690V AC	2800	1800000	12150000
	KSP62-3000A/690V AC	3000	1960000	13230000
	KSP62-3200A/690V AC	3200	2100000	14175000
	KSP62-3600A/690V AC	3600	3185000	21560000
	KSP62-4000A/690V AC	4000	4465000	21850000
	KSP62-4500A/690V AC	4500	6697000	32770000

尺寸代码	Dimension 尺寸
尺寸代码	A	B	C	M
3-0	75	54	30	M10
3-1	75	58	30	M10
4-0	85	58	30	M12
5-1	105	60	40	M12
6-0	18	60	50	M12

注：双孔微动开关位置有垂直和平行两种，定货时需注明。（本图位置为垂直）

熔断器对照互换表

额定电流	KSP1（1-0）可替代如下型号
A	BUSSMANN	FERRAZ		SIBA
160		6,9 URD 31 TTF 0160	M300299
200	170M4458\\170M4558	6,9 URD 31 TTF 0200	N300001	20 664 32
250	170M4459\\170M4559	6,9 URD 31 TTF 0250	P300002	20 664 32
315	170M4460\\170M4560	6,9 URD 31 TTF 0315	Q300003	20 664 32
350	170M4461\\170M4561	6,9 URD 31 TTF 0350	M300046	20 664 32
400	170M4462\\170M4562	6,9 URD 31 TTF 0400	R300004	20 664 32
450	170M4463\\170M4563	6,9 URD 31 TTF 0450	S300005	20 664 32
500	170M4464\\170M4564	6,9 URD 31 TTF 0500	T300006	20 664 32
550	170M4465\\170M4565	6,9 URD 31 TTF 0550	V300007	20 664 32
630	170M4466\\170M4566	6,9 URD 31 TTF 0630	W300008	20 664 32
700	170M4467\\170M4567	6,9 URD 31 TTF 0700	X300009	20 664 32
800	170M4468\\170M4568	6,9 URD 31 TTF 0800	Y300401	20 664 32
额定电流	KSP2（2-0）可替代如下型号
A	BUSSMANN	FERRAZ		SIBA
315		6,9 URD 32 TTF 0315	M302162
350		6,9 URD 32 TTF 0350	N302163
400	170M5458\\170M5558	6,9 URD 32 TTF 0400	H300065	20 674 32
450	170M5459\\170M5559	6,9 URD 32 TTF 0450	J300066	20 674 32
500	170M5460\\170M5560	6,9 URD 32 TTF 0500	K300067	20 674 32
550	170M5461\\170M5561	6,9 URD 32 TTF 0550	L300068
